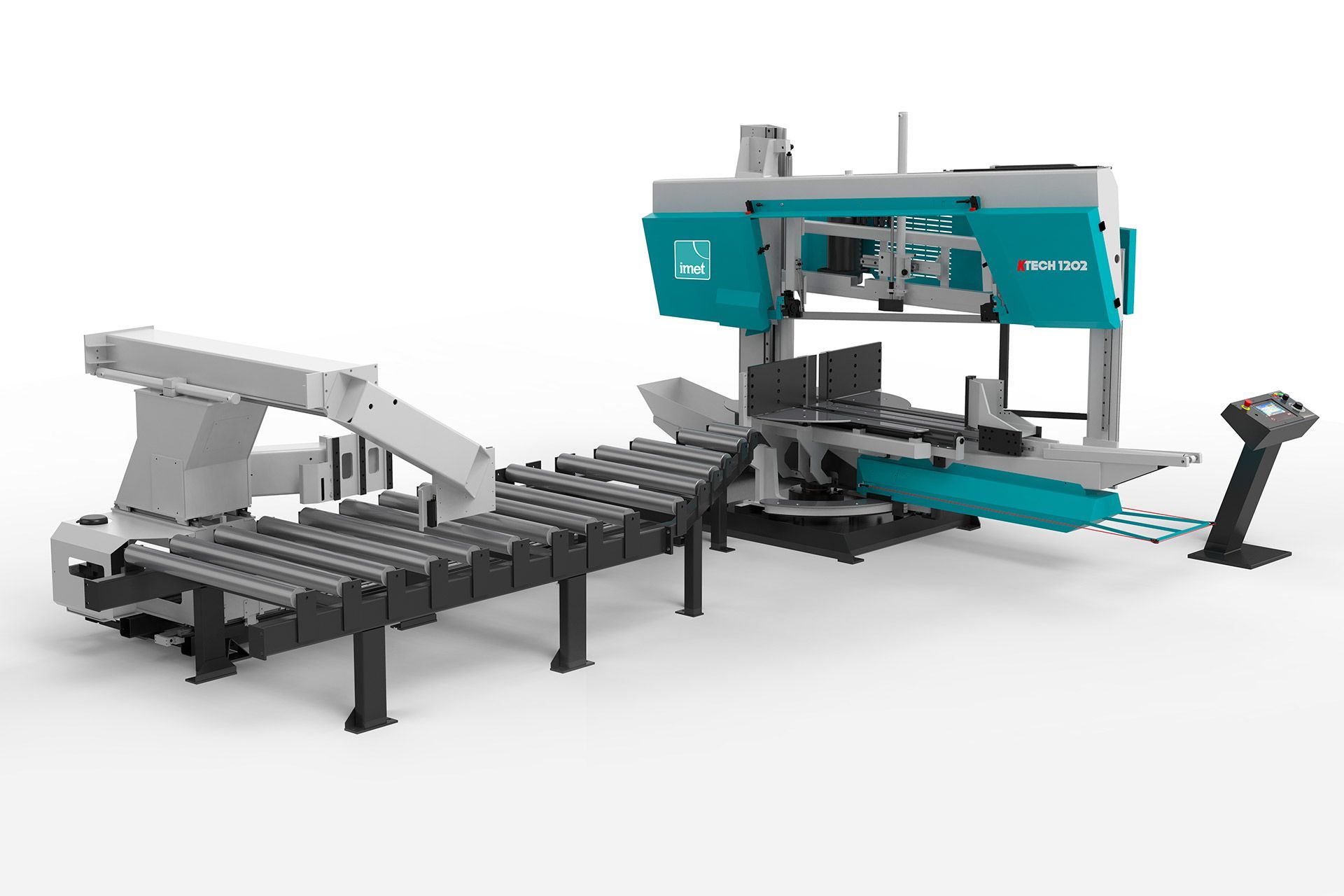

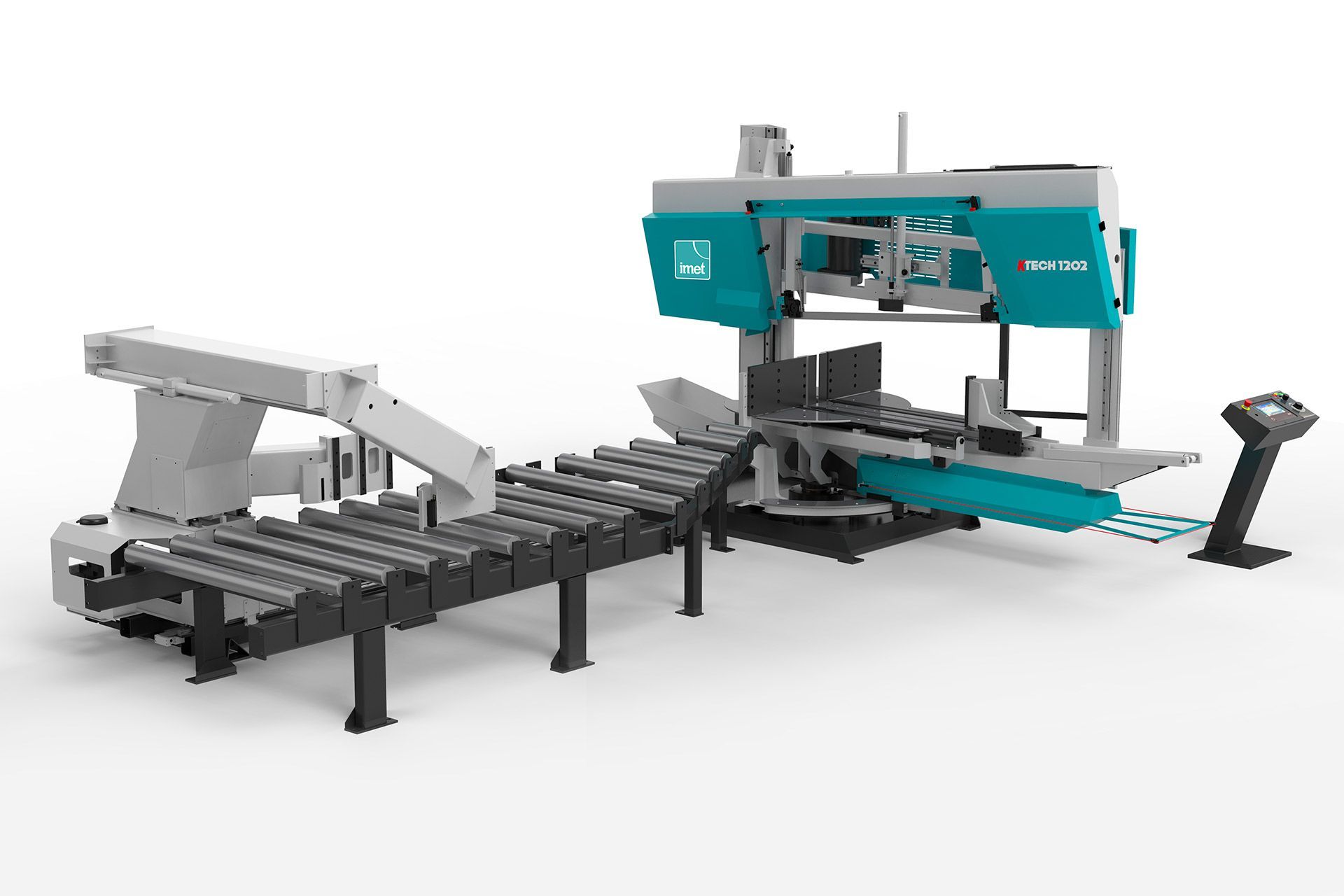

KTECH 1202

Machine à scier automatique à double colonne pour couper profils, pour productions de moyennes et grandes dimensions, coupes jusqu’à 60° à droite et à gauche.

La série KTECH est équipée de rotation motorisée de l’archet et avancement automatique du matériel gérés par CNC et écran
tactile 10”.

CARACTÉRISTIQUE

• Pour assurer performances élevées et une pénétration optimale dans le matériau, l’archet de coupe est réalisé en acier électro-soudé de haute épaisseur et est incliné de 5° par rapport au plan de
  travail.
• Tous les mouvements de la scie sur guides à circulation de billes (mouvement de l’archet, étaux, avance-barre et guide-lame mobile), avec haute capacité de chargement dynamique et statique; de plus, ils assurent valeurs très basses de friction pour les éléments coulissantes.
• Le contrôle numérique CNC permet de gérer un système à 3 axes par écran tactile 10” avec interface à utilisation facile et intuitive.
• Le contrôle de la scie permet de gérer tous les paramètres de la machine et de configurer jusqu’à 99 programmes de coupe, chacun avec 30 lignes de quantités, longueurs et angles différentes.
• Les machines sont équipées d’encodeur sur l’axe de l’archet, permettant l’approche rapide au matériau et l’affichage de la vitesse de descente pour l’optimisation du processus de coupe.
• La dotation de série inclut un cylindre vertical positionné après la lame, pour un serrage optimal du matériau.
• La descente de l’archet est contrôlée par deux régulateurs hydrauliques positionnés sur la console de commande qui agissent sur la vitesse de descente et la force de pénétration de lame.
• L’avancement du matériau est assuré par l’avance-barre commandé par électromoteur et encodeur, transmission par courroie dentée; table à rouleaux pour un soutien efficace du matériau.
• Étau de l’avance-barre avec ouverture des deux mâchoires pour l’alimentation de pièces non parfaitement linéaires.
• La rotation est gérée par moto-réducteur avec convertisseur et courroie dentée.
• L’alignement de la lame est maintenu de façon optimale par les patins guide-lame avec éléments en métal dur, complets avec rouleaux latéraux, tandis que le guide-lame mobile est maintenu de façon automatique dans la zone de coupe.
• Unité hydraulique à économie d’énergie; l’unité s’éteigne pendant l’exécution des coupes et dans les phases où la pression hydraulique n’est pas nécessaire.

INFORMATION TECHNIQUE
